鋁酸鹽水泥耐火澆注料的品種較多，配合比不同，性能各異，施工制作方法和養(yǎng)護(hù)制度也不同，但影響性能的因素，基本是類同的。
水泥用量
水泥時(shí)耐火澆注料的重要組分之一，是決定強(qiáng)度的重要材料，也影響其他性能。水泥品種及其用量的不同，對(duì)性能的影響也有差別。
CA-50水泥高鋁質(zhì)耐火澆注料的水泥用量，對(duì)其性能影響見表1-1。耐火骨料和粉料均為二級(jí)礬土熟料，其骨料與粉料和水泥之比為70:30，外加水量為10%。從表中看出，隨著水泥用量的增加40%~65%，耐火度和荷重軟化溫度不斷降低，而燒后線收縮也隨之增大。這是由于CA-50水泥雜質(zhì)含量高，耐火度低，用量增加時(shí)，其澆注料加熱過程中的液相量多，致使性能下降。因此，耐火澆注料的高溫性能。當(dāng)減少水泥用量后，應(yīng)適當(dāng)增加耐火粉料，使水泥和粉料的合量能夠充分地包裹住耐火骨料，并使耐火澆注料能夠獲得最大密實(shí)度。常用水泥用量為10%~15%。
表1-1 CA-50水泥用量對(duì)澆注料性能的影響
用水量
鋁酸鹽水泥品種不同，配制的耐火澆注料也不同。同一種水泥，也能配制成多品種的耐火澆注料。在耐火澆注料配合比和工藝條件相同時(shí)，其用水量對(duì)耐火澆注料性能影響規(guī)律是基本相同的。所以CA-50水泥高鋁質(zhì)耐火澆注料為例，其用水量對(duì)澆注料性能的影響，如表1-1所示。耐火骨料和粉料均為二級(jí)礬土熟料，骨料為<15mm的統(tǒng)料70%，粉料和水泥各位15%。成型初凝后潮濕養(yǎng)護(hù)1d拆模，然后進(jìn)行標(biāo)準(zhǔn)養(yǎng)護(hù)2d，檢驗(yàn)各種性能。從表中看出，澆注料隨著水用量的增加，各種性能普遍有較大的下降，;常溫耐壓強(qiáng)度降低27%~35%，烘干耐壓強(qiáng)度降低到19.1MPa,燒后耐壓強(qiáng)度降低約為40%，高溫耐壓強(qiáng)度降低57%左右;荷重軟化溫度由1400℃降至1250℃，燒后線變化由-0.38%降為-0.96%，顯氣孔率由19%增至23%，體積密度由2.29g/cm3降至2.17g/cm3。這就是說，配制鋁酸鹽水泥耐火澆注料時(shí)，水用量(或水灰比)的選用十分重要。當(dāng)水用量多時(shí)，加熱后，水分逸出，孔隙增多，結(jié)構(gòu)疏松，致使各種性能全面降低。因此，在保證其施工和易性的條件下，應(yīng)盡量減少拌合物的水用量。在不慘減水劑的前提下，鋁酸鹽水泥耐火澆注料的適宜水用量為10%~13%。

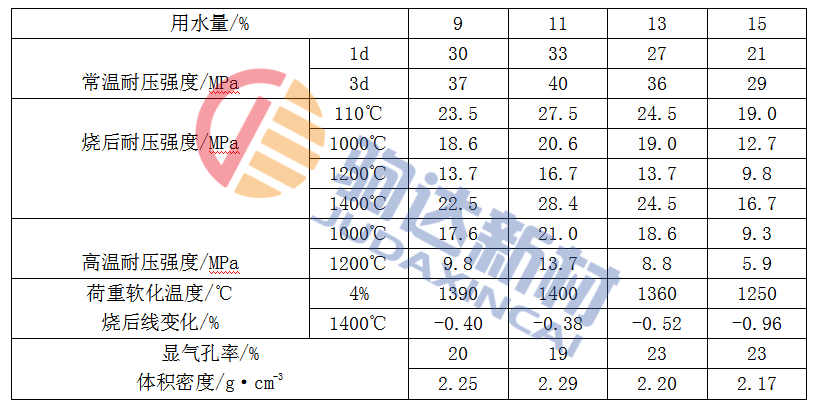

表1-1 水用量對(duì)CA-50水泥澆注料性能的影響
應(yīng)當(dāng)指出，在耐火澆注料配合比和制作工藝基本相同時(shí)，其用水量有個(gè)最佳值，用水量11%為最好，與其他用水量比，全面性能最優(yōu)。所以，鋁酸鹽水泥耐火澆注料施工制作時(shí)，應(yīng)先試拌和，選擇最佳流動(dòng)度，比較常溫強(qiáng)度的大小，確定最佳的水用量，而后方可生產(chǎn)制作和施工。
耐火粉料
鋁酸鹽水泥耐火澆注料一般均摻加適宜的耐火粉料，其作用：(1)減少水泥用量，能降低成本且提高使用溫度;(2)耐火粉料能其瘠化作用，高溫下又能參與反應(yīng)而形成耐高溫礦物，提高耐火性能;(3)耐火氧化物超微粉的摻加，能降低水用量，高溫下形成耐高溫礦物或增強(qiáng)燒結(jié)性，故能提高澆注料的性能。耐火粉料的品種細(xì)度及其用量，是影響澆注料性能的重要因素。
在CA-50水泥耐火澆注料配合比相同時(shí)，分別用二級(jí)礬土熟料和電熔剛玉作耐火粉料，后者比前者的荷重軟化溫度提高100~200℃，1600℃的燒后線變化由收縮轉(zhuǎn)為膨脹，使用溫度能提高100℃左右;α-Al2O3粉對(duì)電熔鋁酸鹽水泥耐火澆注料強(qiáng)度的影響，如圖1-1所示。
耐火粉料細(xì)度直接影響耐火澆注料的強(qiáng)度、體積密度和顯氣孔率等性能。一般來說，耐火粉料約細(xì)，耐火澆注料性能越好;當(dāng)采用超微粉代替部分耐火粉料時(shí)，其體積密度增加，顯氣孔率降低，強(qiáng)度顯著提高。
耐火澆注料的水泥用量為14%。耐火粉料用量有個(gè)最佳值;即15%~18%時(shí)，體積密度比較大，常溫和1350℃燒后耐壓強(qiáng)度較好。當(dāng)耐火粉料用量少時(shí)，與水泥的合量，不足以包裹住耐火骨料，致使組織結(jié)構(gòu)不緊密，所以性能降低;當(dāng)耐火粉料用量多時(shí)，與水泥的合量，包裹耐火骨料有余，致使用水量增多，高溫?zé)Y(jié)收縮大，故性能也降低。
