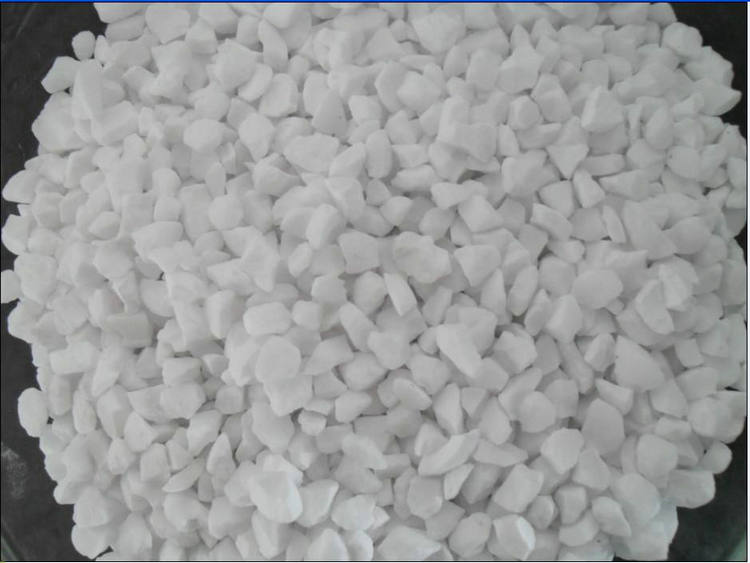

剛玉成分為a—AL2O3，屬三方晶系，晶形為短柱狀，真密度為 3.85~4.01g/cm³，硬度為 9，熔點(diǎn)為2050℃。剛玉還具有高的熱導(dǎo)性和電絕緣性、優(yōu)良的化學(xué)穩(wěn)定性和抵抗還原劑作用的能力。因此，剛玉可作高級(jí)耐火材料的原料，也是重要的人造磨料。
剛玉一般是用工業(yè)氧化鋁或鋁土礦經(jīng)燒結(jié)或電熔后而制成的。當(dāng)用工業(yè)氧化鋁電熔時(shí)，得到的是白色剛玉，其AL2O3含量大于98.5% 當(dāng)用鋁土礦作原料時(shí)，則獲得普通剛玉或稱(chēng)礬土基剛玉（又稱(chēng)為亞白剛玉或灰剛玉），其AL2O3含量為91%~93%，經(jīng)處理后AL2O3’含量大于97%；板狀剛玉可用電熔法和燒結(jié)法生產(chǎn)，溫度高達(dá) 1950℃以上，氧化鋁晶粒達(dá)到 完全的再結(jié)晶a—AL2O3，在顯微鏡下晶體呈平板狀和短柱狀結(jié)構(gòu)，其含量≥90%。當(dāng)添加 鐵屑時(shí)，可生產(chǎn)棕剛玉；當(dāng)添加鋯英石或氧化鋯時(shí)，則得到鋯剛玉。這就是說(shuō)，剛玉可分為 燒結(jié)剛玉和電熔剛玉兩大品種，又可分為白剛玉、礬土基剛玉、棕剛玉、鋯剛玉和鉻剛玉等。

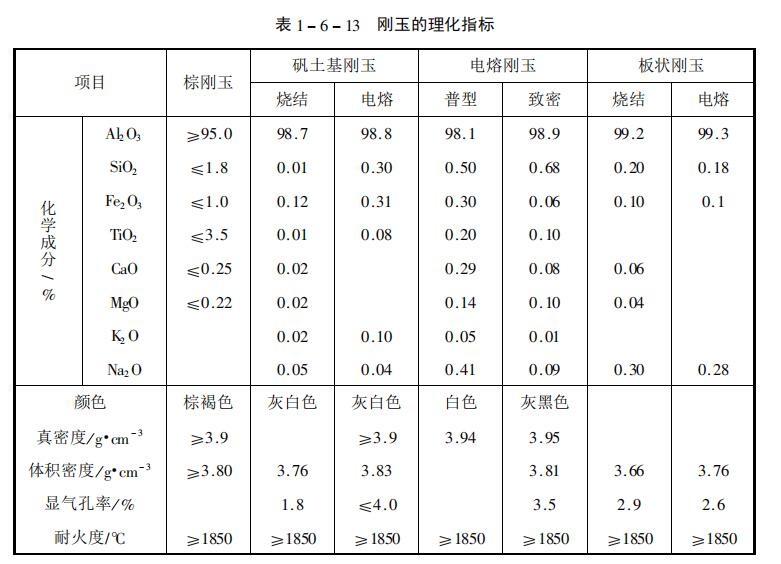

白剛玉還分為普通電熔剛玉和低氣孔或致密電熔剛玉。在不定形耐火材料中，采用致密剛 玉、白剛玉、板狀剛玉、礬土基剛玉和棕剛玉作耐火骨料和粉料，應(yīng)用越來(lái)越多，并取得顯著效果。表 1 為剛玉的理化指標(biāo)。
