近期我公司鄭州駒達(dá)新材料科技有限公司收到來自山東萊蕪鋼鐵集團(tuán)，下屬的耐火材料施工單位技術(shù)人員的咨詢電話，該施工單位在為唐山某鋼廠的中間包施工后在烘烤過程中，中間包永久層耐火澆注料出現(xiàn)“砰砰砰”炮聲。通過詢問溝通發(fā)現(xiàn)，導(dǎo)致這種情況主要原因是襯體烘爐不當(dāng)，沒有嚴(yán)格按照升溫曲線圖操作。
我們?cè)谝酝募夹g(shù)文章中，多次強(qiáng)調(diào)過烘烤在整個(gè)施工過程中的重要性。中間包在耐火材料的配置上，耐火澆注料的應(yīng)用較多，施工體大，水分不易排出。烘烤時(shí)間一般需要七天。原則上，經(jīng)過烘烤后達(dá)到使用溫度的中間包即可投入使用。
但是，實(shí)際的作業(yè)中，升溫過快成為了行業(yè)通病，工人往往急于求成，不按照設(shè)計(jì)的升溫曲線執(zhí)行。在烘爐中，溫度快速升高，耐火澆注料表面水分蒸發(fā)速度過快也就干燥的比較快，而內(nèi)部水分形成水蒸氣又無法排出。大量的水蒸氣憋氣排不出就形成了破壞性的蒸汽壓力，也就出現(xiàn)了開頭施工人員聽到的炮聲。
這種情況一旦出現(xiàn)，澆注料必將因收縮發(fā)生龜裂，甚至是炸裂、脫落。施工體的致密性、強(qiáng)度性能嚴(yán)重下降，無法達(dá)到預(yù)期。最終影響中間包的使用周期。
那么中間包永久層用耐火澆注料怎么烘烤才是最正確的呢?
耐火澆注料的烘爐曲線主要是依據(jù)窯爐結(jié)構(gòu)、耐火澆注料性能、內(nèi)襯厚度以及用水量來設(shè)定。中間包主要有矩形中間包和三角形中間包，其中應(yīng)用較為廣泛的是矩形中間包，矩形中間包永久層采用的耐火澆注料一般為高鋁耐火澆注料和莫來石自流澆注料。具體的中間包烘爐方案如下：

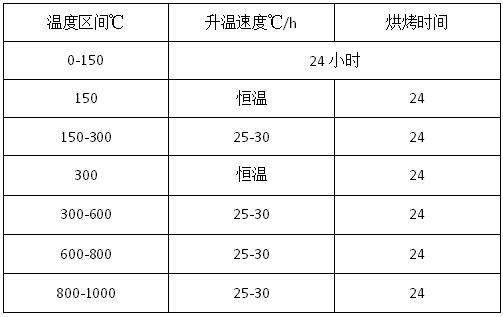

整個(gè)烘爐的方案是根據(jù)窯內(nèi)所有的耐火材料的膨脹特性而綜合制定的，尤其是在300℃之前最為關(guān)鍵。這主要因?yàn)樗?10℃時(shí)變?yōu)樗羝?在這一階段材料的脫水量大,脫水速度快,對(duì)材料的影響也是最大的。
在烘爐的過程中一定要執(zhí)行“慢升溫，不回頭”的烘爐原則。整個(gè)過程中,爐溫只能升不能降。若升溫過快,超過當(dāng)天升溫計(jì)劃,只能保溫或減慢升溫速度,嚴(yán)禁急升急降;升溫達(dá)不到當(dāng)天計(jì)劃時(shí),也不要急于追趕計(jì)劃,應(yīng)緩慢地接近計(jì)劃值。
