磷酸類耐火可塑料系由磷酸和磷酸鹽配制的耐火可塑料。其特點(diǎn)是高溫性能比較好，但成本較高，保存期較短。因此，該類結(jié)合劑常與硫酸鋁溶液共同使用，以發(fā)揮各自的優(yōu)點(diǎn)。
磷酸類硅酸鋁質(zhì)耐火可塑料，其強(qiáng)度變化特征是，隨著加熱溫度的升高而增加，高溫強(qiáng)度到1200℃后則急劇下降。
磷酸類耐火可塑料的磷酸溶液密度為1.20~1.30g/cm3，用量為9%~11%，復(fù)合使用時的用量為5%~6%，而磷酸鋁溶液密度為1.23~1.28g/cm3，用量為5%~7%。固體磷酸鋁和六偏磷酸鈉，其用量為2%~6%;外加劑有抑制劑草酸等，其用量為1.0%左右。保存劑用糖蜜等，密度約為1.2g/cm3時，其用量為1.0%~1.5%。還有木質(zhì)素磺酸鈣和淀粉等，其用量分別為0.5%和0.5%~1.0%。
磷酸類耐火可塑料的配合比;耐火骨料為50%~60%，耐火粉料為25%~35%，軟質(zhì)黏土10%~15%，化學(xué)結(jié)合劑9%~13%;在生產(chǎn)時，采用磷酸結(jié)合劑時，先用其用量的60%與耐火骨料、粉料和軟質(zhì)黏土混煉，然后困料1~3d。二次混煉時，摻加外加劑和余下的結(jié)合劑，混煉均勻，即可進(jìn)行下道工序。當(dāng)用復(fù)合化學(xué)結(jié)合劑時，一般先用硫酸鋁溶液混料，困料后再用磷酸類結(jié)合劑混煉。應(yīng)當(dāng)指出，二次拌料稱量的質(zhì)量，系指干料質(zhì)量，否則添加的外加劑，將會發(fā)生誤差。
磷酸類硅酸鋁質(zhì)耐火可塑料的主要性能，見表1-1。從表中看出，烘干耐壓強(qiáng)度較高，1400℃燒后耐壓強(qiáng)度為35~42MPa。1400℃高溫抗折強(qiáng)度約為1.0MPa。另外，1350℃高溫抗折強(qiáng)度為2.1~3.3MPa。這說明，因含軟質(zhì)黏土，高溫下液相量多，致使高溫強(qiáng)度較低。

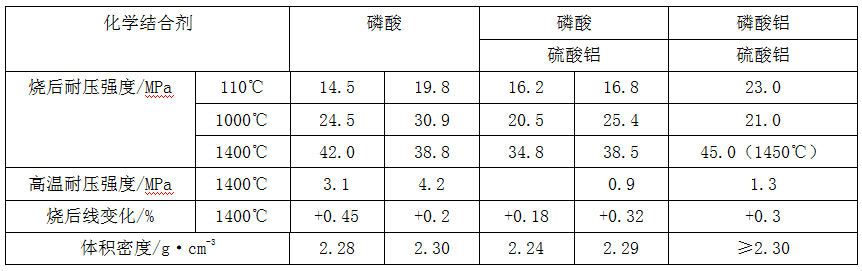

表1-1硅酸鋁質(zhì)可塑料的主要性能
在有色工業(yè)窯爐中，鎂鉻質(zhì)和鋁鉻質(zhì)耐火可塑料應(yīng)用較多，也有一定的使用效果。其耐火骨料有鎂鉻尖晶石、鎂鉻磚塊和鋁鉻渣等，耐火粉料材料與骨料相同，有時摻加剛玉粉和鉻鐵礦粉等。軟質(zhì)黏土與前述相同，采用磷酸、六偏磷酸鈉和硫酸鋁化學(xué)結(jié)合劑，外加劑為草酸與糖蜜等。該類可塑料的主要性能，見表1-2。

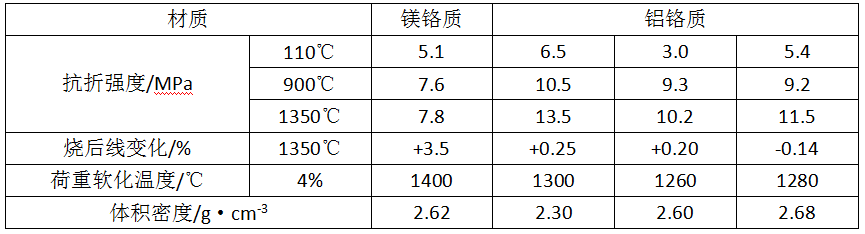

表1-2 鎂鉻和鋁鉻質(zhì)可塑料的性能
在耐火可塑料的生產(chǎn)和施工中，可塑性指數(shù)十分重要。即在一定的保存期內(nèi)，應(yīng)保持較高的黏塑性，以便搗固施工。在國內(nèi)外，普遍采用草酸、檸檬酸作保存劑，但成本較高。采用糖蜜作保存劑，效果也比較好。五組配合比基本相同，耐火鼓勵啊和粉料用一級礬土熟料制造，采用廣西泥作結(jié)合劑，有一組摻加了武鳴黏土，細(xì)度一般為170目，有一組為50目。結(jié)合劑為硫酸鋁和磷酸或二者復(fù)合用。從圖中看出，摻加糖蜜的耐火可塑料能延長保存期，與黏土種類和細(xì)度基本無關(guān)。對于磷酸和硫酸鋁復(fù)合結(jié)合劑來說，未加糖蜜的，保存2個月時，可塑料指數(shù)下降約為60%，3個月時幾乎失去了黏塑性。摻加糖蜜后，保存4個月，基本上保持了要有的可塑性指數(shù)，到12個月時，圖中曲線3與曲線4略有下降，曲線5仍保持原有的可塑性指數(shù)：低于硫酸鋁結(jié)合劑，摻加糖蜜后保存4個月，可塑性指數(shù)基本不變化，到8個月下降至15左右，仍可施工。
蜜糖中含有草酸、蘋果酸和琥珀酸等有機(jī)酸，抑制了磷酸鹽和硫酸鹽，因此延長了耐火可塑料的保存期。同時，賦予了結(jié)合劑與原材料間的更充分分散的潤濕時間，使其結(jié)合性和黏塑性得到了良好的發(fā)揮，導(dǎo)致了高溫性能的改善和提高。例如，保存八個月硫酸鋁耐火可塑料，1000℃高溫耐壓強(qiáng)度和抗折強(qiáng)度分別為86MPa和13.6MPa。復(fù)合結(jié)合劑耐火可塑料的分別為71MPa和16.9MPa，比剛生產(chǎn)時的強(qiáng)度，普遍提高了30%~60%。
在國內(nèi)外，為了解決耐火可塑料的施工復(fù)雜問題，采用稀釋分散劑并用水調(diào)制耐火可塑料，具有良好的流動性，可澆注料振動施工，稱為澆注可塑料，若噴涂施工時則稱為濕式噴涂可塑料等。前者，即后來發(fā)展成為黏土結(jié)合耐火澆注料，后者應(yīng)稱為耐火噴涂料，軟質(zhì)黏土應(yīng)視為燒結(jié)劑。
